Жесткий диск с разъемом IDE уже давно не продают в магазинах поэтому будем рассматривать подключение жесткого диска с Sata разъемом. Прежде чем установить (купить) жесткий диск, вам нужно убедиться, поддерживает ли ваша материнская плата устанавливаемый жесткий диск.
Пример. Если ваша материнская плата имеет интерфейс Serial SATA 6Gb/s, то и жесткий диск должен быть с таким же интерфейсом. Думаю это понятно и не нужно дополнительно объяснять, в худшем случаи напишите комментарии в этой статье.
Винчестер с разъемом SATA-II 300 (SATA 2) также постепенно выходит из продажи, а пропускная способность этого жесткого диска составляет 2.4 Гбит/с.
Винчестер с разъемом SATA 6Gb/s (SATA 3) последняя модель жесткого диска, пропускная способность которого достигает до 6 Гбит/с.
Итак, я буду устанавливать жесткий диск от производителя Seagate стандарта Serial ATA II.
Наименование моей системной платы Asus P5K Pro, который имеет четыре разъёма SATA.
Если внимательно посмотрите на изображение выше, то увидите уже занятый разъем — это для привода Pioneer BDR-206MBK Black.
Подключение жесткого диска SATA.
Для начала необходимо вставить наш винчестер в специальную корзину нашего системного блока. Многие перед этим снимают видеокарту, а зря, не нужно его снимать, она абсолютно нам не мешает, так как жёсткий диск мы ставим чуть ниже её.
Как видно на картинке, внизу есть еще место, туда можно установить вентилятор для охлаждения.

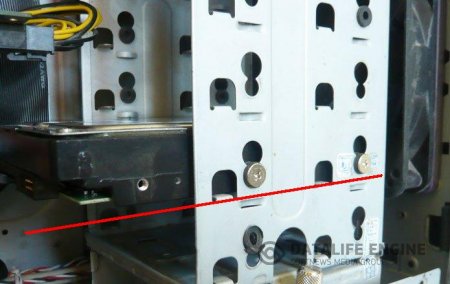

Далее винчестер крепим четырьмя винтами. Если еще раз посмотрите на изображение, то заметите специальные резиновые шайбочки между корзиной и корпусом жёсткого диска. Такое не у всех, а только у моего корпуса 6AR1 и некоторых других.
А вот и наши четыре разъёма контроллеров SATA на системной плате. Как писал ранее, разъём номер три занят приводом, а три другие свободны, выберем первый разъём.
Подключать сейчас информационный SATA кабель временно не будем.
Почему же?
Этот кабель нам будет мешать при подсоединении к нашему винчестеру кабеля питания, идущий от блока питания. Соединяем наш жесткий диск и блок питания!

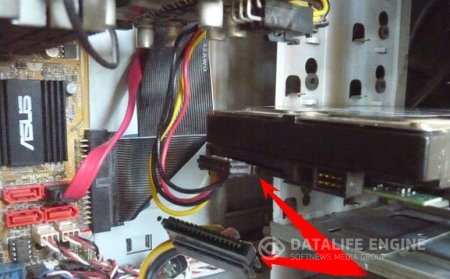

От блока питания идёт свободный кабель, подсоединяем его к разъёму питания на жёстком диске. будем считать что подсоединили.
Если у вас блок питания старой модели, то у него не будет кабеля с разъёмом SATA. В этом случаи вам необходим вот такой переходник.
А вот теперь можно и информационный кабель подключить.

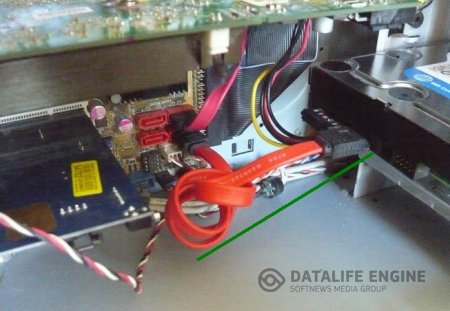

Подсоединяем один конец кабеля к материнской плате , а другой к жёсткому диску. Смотрите пример у меня.
Все, теперь можно закрыть боковые крышки системного блока и спокойно включить компьютер.
